| Composite Structure図とは |
|---|
| システムの内部構造を描くための図。 |
| Keywords |
|
Part Collaboration Connector Port Interface |
| クラスのComposite Structure |

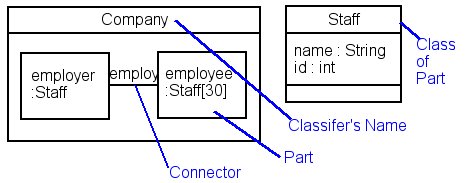

Composite Structure図の具体例の１つを次に示す。
この図は次のことを示している。
| CollaborationのComposite Structure |

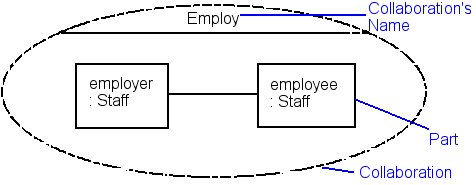

上の例は、Companyというクラス(またはオブジェクト)の内部構造を示したものだが、 次に示す例は協調関係(Collaboration)の内部構造を示している。
| Collaboration Occurrence |
さらに、Collaborationの具体的な使い方は、CollaborationOccurrenceという破 線の楕円で描かれる。

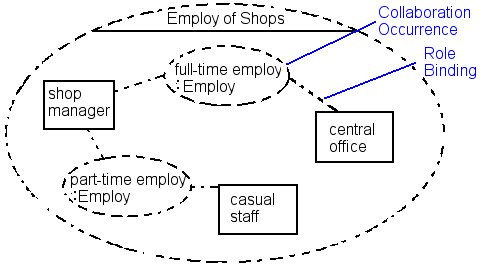

たとえば、上に示したCollaboration「Employ」の具体的な使い方が、次のCollaboration
「Employ of Shops」の中に「full-time employ」や
「part-time employ」と
いう形で示されている。
(CollaborationOccurrenceとは、Collaborationのインスタンスだと考えるとわ
かりやすい)
| 2種類のインタフェース |

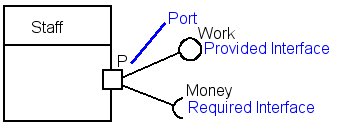

Portからは直接コネクタを介して別のPartにつなげることもできるが、次の 図に示すようなインタフェースを書くこともできる。
